/SC-IPC07P
- 1年
保証

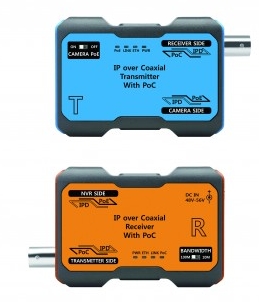

SC-IPC07Pは１チャンネル電源重畳EoC(Ethwenet over Coax)伝送装置で
SC-IPT07P(送信機)とSC-IPR07P(受信機)で構成
/ダウンロード

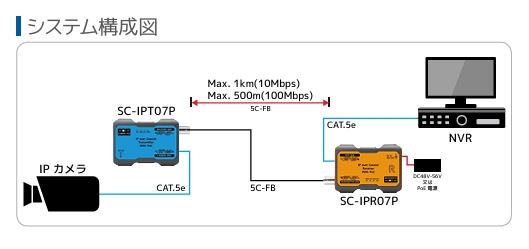

■1本の同軸ケーブルに電源とネットワークデータを重畳伝送
■5C-FB 同軸ケーブルでネットワークデータを長距離伝送可能
- 100Mbps : 最大 500m
- 10Mbps : 最大 1km
■距離ごとに伝送帯域幅の最適化のため、10/100Mbps選択スイッチ 内蔵
■自動線路診断機能で安全な電源伝送可能
■送信機にPoE ON/OFF スイッチ搭載
■既存の同軸ケーブル線路を活用するので設置コストを削減
■PoC機能が搭載され、電源線を敷設する必要がないため、設置コストや工期短縮
■取扱いしやすいコンパクトなサイズ(固定設置のため、ブラケット提供)
■MULTICAST対応
■サージ保護回路内蔵
注意事項
※DC48/DC56Vアタプタ―はオプションになります
送信機型式 / SC-IPT07P
| 仕様 | |
|---|---|
| 電源入力 | PoC (SC-IPR07P から PoC で給電) |
| 電源出力 | Midspan PoE 対応 (Type B Only, PoE SW On/Off 対応) |
| 消費電力 | 2W |
| 最大供給可能電力 | 30W |
| 伝送距離(5C－FB) | 500m(100Mbps)、1000m(10Mbps) |
| 伝送帯域幅 | 10/100Mbps |
| 接続ポート | RECEIVER 側：BNC-F, 75Ω / CAMERA 側 ：RJ-45 (TIA/EIA568B Type) |
| LED状態表示 | PWR：RED LED / ETH ：GREEN LED / LINK：GREEN LED / PoE ：RED LED |
| CAMERA PoE SW | Slide Switch：PoE 電源 On/Off 選択スイッチ |
| 動作温度 / 動作湿度 | 10℃ ～ 50℃ / 0 ～ 80% |
| 材質 / 質量 | ABS 難燃 / 60g |
| 外形寸法 | 90(W) x 55(H) x 24(D) |
受信機型式 / SC-IPR07P
| 仕様 | |
|---|---|
| 電源入力 | DC 48V-56V/1A アダプター又は PoE HUB (IEEE 802.3at) |
| 電源出力 | PoC (DC 48V) |
| 消費電力 | 2Ｗ |
| 最大供給可能電力 | 30W |
| 伝送距離(5C－FB) | 500m(100Mbps)、1000m(10Mbps) |
| 伝送帯域幅 | 10/100Mbps |
| 接続ポート | TRANSMITTER 側： BNC-F、75Ω / NVR 側：RJ-45 (TIA/EIA568B Type) / DC 48V-56V IN：RED LED |
| 伝送帯域幅設定スイッチ | 10M: 10Mbps で伝送、100M: 100Mbps で伝送 |
| 動作温度 / 動作湿度 | -10℃ ～ 50℃ / 0 ～ 80% |
| 材質 / 重量 | ABS 難燃 / 62g |
| 外径寸法 | 90(W) x 55(H) x 24(D) |
